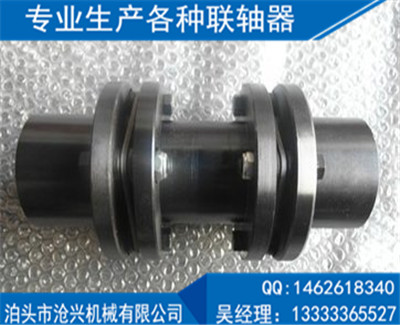

DJM型脹緊套膜片聯軸器
時間：2012-04-26 00:40:07 點擊：1212
|
詳細說明
|
? |
DJM脹緊套聯結單型膜片聯軸器的主要尺寸和基本參數
|
規格 |
孔徑d mm |
D mm |
L mm |
A mm |
B mm |
重量 kg |
許用轉速 rpm |
公稱扭矩 N.m |
許用補償量 |
|
|
角向（°） |
軸向 mm |
|||||||||
|
01 |
8-22 |
68 |
90 |
6.1 |
26 |
0.85 |
20000 |
33 |
1 |
±0.8 |
|
02 |
10-32 |
81 |
95 |
6.6 |
26 |
1.2 |
20000 |
90 |
1 |
±1.0 |
|
03 |
10-35 |
93 |
110 |
8.4 |
29 |
1.7 |
18000 |
173 |
1 |
±1.2 |
|
04 |
10-42 |
104 |
124 |
11.2 |
34 |
2.7 |
15000 |
245 |
1 |
±1.4 |
|
05 |
15-50 |
126 |
152 |
11.7 |
42 |
6.5 |
13000 |
420 |
1 |
±1.6 |
|
06 |
15-60 |
143 |
170 |
11.7 |
48 |
8.9 |
12000 |
772 |
1 |
±1.8 |
|
07 |
20-70 |
168 |
210 |
16.8 |
58 |
15.8 |
10000 |
1270 |
1 |
±2.5 |
DJM單型脹緊套膜片聯軸器 主要特點：
1.偏心允許范圍大，可靈活應用于各種傳動系統。
2.拆裝迅速，具有很高的裝配重要性。
3.無需潤滑，噪音小，磨損。無滑動、摩擦、轉動部件，可降低能量損失。
4.結構簡單，重量輕。
5.不需維護，停機時肉眼可檢查故障。
6.環境適應性，可高溫下運轉。
7.傳動精度高。可靠性高，壽命長。
