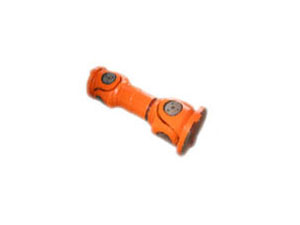

SWPF型（大伸縮單型）萬向聯軸器
時間：2012-04-26 01:57:23 點擊：1087
|
詳細說明
|
? |
F型大伸縮單型萬向聯軸器基本參數和主要尺寸
|
型號
|
回轉直徑
D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
伸縮量
|
尺 寸
|
轉動慣量I kg·m2
|
質量 G kg
|
||||
|
S
|
Lmin
|
D3
|
L1
|
Lmin
|
每增長 100 mm
|
Lmin
|
每增長 100 mm
|
|||||
|
SWP160F
|
160
|
16
|
8
|
≤10
|
150
|
770
|
114
|
85
|
0.14
|
0.0059
|
51
|
2.1
|
|
SWP180F
|
180
|
20
|
10
|
≤10
|
170
|
830
|
121
|
95
|
0.23
|
0.0072
|
64
|
2.3
|
|
SWP200F
|
200
|
31.5
|
16
|
≤10
|
190
|
950
|
127
|
110
|
0.40
|
0.0114
|
88
|
3.4
|
|
SWP225F
|
225
|
40
|
20
|
≤10
|
210
|
1070
|
152
|
130
|
0.66
|
0.0290
|
120
|
6.6
|
|
SWP250F
|
250
|
63
|
31.5
|
≤10
|
220
|
1110
|
168
|
135
|
1.06
|
0.0407
|
158
|
7.3
|
|
SWP285F
|
285
|
90
|
45
|
≤10
|
240
|
1270
|
194
|
150
|
2.24
|
0.0702
|
255
|
9.4
|
|
SWP315F
|
315
|
140
|
63
|
≤10
|
270
|
1410
|
219
|
170
|
3.99
|
0.1144
|
344
|
12.0
|
|
SWP350F
|
350
|
180
|
90
|
≤10
|
290
|
1540
|
245
|
185
|
6.90
|
0.1663
|
460
|
13.6
|
|
SWP390F
|
390
|
250
|
112
|
≤10
|
315
|
1680
|
273
|
205
|
11.90
|
0.2695
|
600
|
18.0
|
|
SWP435F
|
435
|
355
|
160
|
≤10
|
335
|
1880
|
299
|
235
|
22.41
|
0.3645
|
985
|
20.0
|
|
SWP480F
|
480
|
450
|
224
|
≤10
|
350
|
2080
|
351
|
265
|
39.09
|
0.7028
|
1365
|
28.0
|
|
SWP550F
|
550
|
710
|
315
|
≤10
|
360
|
2230
|
402
|
290
|
62.12
|
1.1842
|
1785
|
35.7
|
|
SWP600F
|
600
|
1000
|
500
|
≤10
|
370
|
2800
|
450
|
360
|
100.48
|
1.7159
|
2403
|
40.5
|
|
SWP640F
|
640
|
1250
|
630
|
≤10
|
380
|
2920
|
480
|
385
|
168.28
|
2.3080
|
3207
|
48.3
|
公司主要生產各種聯軸器,梅花形彈性聯軸器,鼓形齒式聯軸器.我們的產品遠銷世界各地，為造紙、冶金、紡織、造船、農機、運輸、化工、礦山機械、工程機械、輕工機械、汽車制造等行業設備更新、技術進步，提供所需的配套服務。
聯軸器種類繁多，按照被聯接兩軸的相對位置和位置的變動情況，可以分為：①固定式聯軸器。主要用于兩軸要求嚴格對中并在工作中不發生相對位移的地方，結構一般較簡單，容易制造，且兩軸瞬時轉速相同，主要有凸緣聯軸器、套筒聯軸器、夾殼聯軸器等。②可移式聯軸器。主要用于兩軸有偏斜或在工作中有相對位移的地方，根據補償位移的方法又可分為剛性可移式聯軸器和彈性可移式聯軸器。剛性可移式聯軸器利用聯軸器工作零件間構成的動聯接具有某一方向或幾個方向的活動度來補償，如牙嵌聯軸器（允許軸向位移）、十字溝槽聯軸器（用來聯接平行位移或角位移很小的兩根軸）、萬向聯軸器（用于兩軸有較大偏斜角或在工作中有較大角位移的地方）、齒輪聯軸器（允許綜合位移）、鏈條聯軸器（允許有徑向位移）等，彈性可移式聯軸器（簡稱彈性聯軸器）利用彈性元件的彈性變形來補償兩軸的偏斜和位移，同時彈性元件也具有緩沖和減振性能，如蛇形彈簧聯軸器、徑向多層板簧聯軸器、彈性圈栓銷聯軸器、尼龍栓銷聯軸器、橡膠套筒聯軸器等。聯軸器有些已經標準化。選擇時先應根據工作要求選定合適的類型，然后按照軸的直徑計算扭矩和轉速，再從有關手冊中查出適用的型號，*后對某些關鍵零件作必要的驗算。
