SWC CH型(長伸縮焊接式)萬向聯軸器

時間：2012-04-26 02:01:16　　點擊：1179
詳細說明
 ?

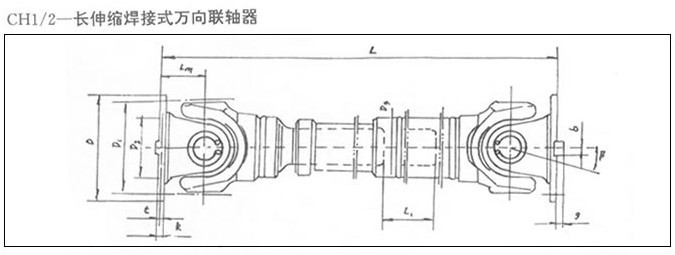

CH－長伸縮焊接式萬向聯軸器基本參數與主要尺寸

型號 回轉
直徑
D		 公稱轉矩
Tn /N.m		 疲勞轉矩
Tf
kN.m		 軸線折角
β		 伸縮量
Ls		 尺寸 轉動貫量I
kg·m2		 質量G kg
Lmin D1
(js11)		 D2
(H7)		 D3 Lm n-d k t b
(h9)		 g Lmin 增長
100mm		 Lmin 增長
100mm
SWC180CH1 180 12.5 6.3 ≤25 200 925 155 105 114 110 8-17 17 5 - - 0.181 0.0070 74 2.8
SWC180CH1 700 1425 0.216 104
SWC225CH1 225 40 20 ≤15 220 1020 196 135 152 120 8-17 20 5 32 9 0.561 0.0234 132 4.9
SWC225CH2 700 1500 0.674 182
SWC250CH1 250 63 31.5 ≤15 300 1215 218 150 168 140 8-19 25 6 40 12.5 1.016 0.0277 190 5.3
SWC250CH2 700 1615 1.127 235
SWC285CH1 285 90 45 ≤15 400 1475 245 170 194 160 8-21 27 7 40 15 2.156 0.0510 300 6.3
SWC285CH2 800 1875 2.360 358
SWC315CH1 315 125 63 ≤15 400 1600 280 185 219 180 10-23 32 8 40 15 3.812 0.0795 434 8.0
SWC315CH2 800 2000 4.150 514
SWC350CH1 350 180 90 ≤15 400 1715 310 210 267 194 10-23 35 8 50 16 7.663 0.2219 672 15.0
SWC350CH2 800 2115 8.551 823
SWC390CH1 390 250 125 ≤15 400 1845 345 235 267 215 10-25 40 8 70 18 12.730 0.2219 817 15.0
SWC390CH2 800 2245 13.617 964
SWC440CH1 440 355 180 ≤15 400 2110 390 255 325 260 16-28 42 10 80 20 22.540 0.4744 1312 21.7
SWC440CH2 800 2510 24.430 1537
SWC490CH1 490 500 250 ≤15 400 2220 435 275 325 270 16－31 47 12 90 22.5 33.970 0.4744 1554 21.7
SWC490CH2 800 2620 35.870 1779
SWC550CH1 550 710 355 ≤15 500 2585 492 320 426 305 16-31 50 12 100 22.5 72.790 1.3570 2585 34
SWC550CH2 1000 3085 79.570 3045



　　公司主要生產各種聯軸器,梅花形彈性聯軸器,鼓形齒式聯軸器.我們的產品遠銷世界各地，為造紙、冶金、紡織、造船、農機、運輸、化工、礦山機械、工程機械、輕工機械、汽車制造等行業設備更新、技術進步，提供所需的配套服務。
　　聯軸器外形尺寸，即*大徑向和軸向尺寸，必須在機器設備允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便、更換易損件不用移動兩軸、對中調整容易的聯軸器。 　　大型機器設備調整兩軸對中較困難，應選擇使用耐久和更換易損件方便的聯軸器。金屬彈性元性撓性聯軸器一般比非金屬彈性元件撓性聯軸器的使用壽命長。需密封潤滑和使用不耐久的聯軸器，必然增加維護工作量。對于長期連續運轉和經濟效益較高的場合，例如我國冶金企業的軋機傳動系統高速端，目前普遍采用的是齒式聯軸器，齒式聯軸器雖然理論上傳遞轉矩大，但必須在潤滑和密封良好的條件下才能耐久工作。且需經常檢查密封狀況，注潤滑油或潤滑脂，維護工作量大，增加了輔助工時，減少了有效工作時間，影響生產效益。國際上工業發達國家，已普通選用使用壽命長、不用潤滑和維護的膜片聯軸順取代鼓形齒式聯軸器，不僅提高了經濟效益，還可凈化工作環境。在軋機傳動系統選用我國研制的彈性活銷聯軸器和扇形塊彈性聯軸器，不僅具有膜片聯軸器的優點，而且緩沖減振效果好，價格更便宜。
